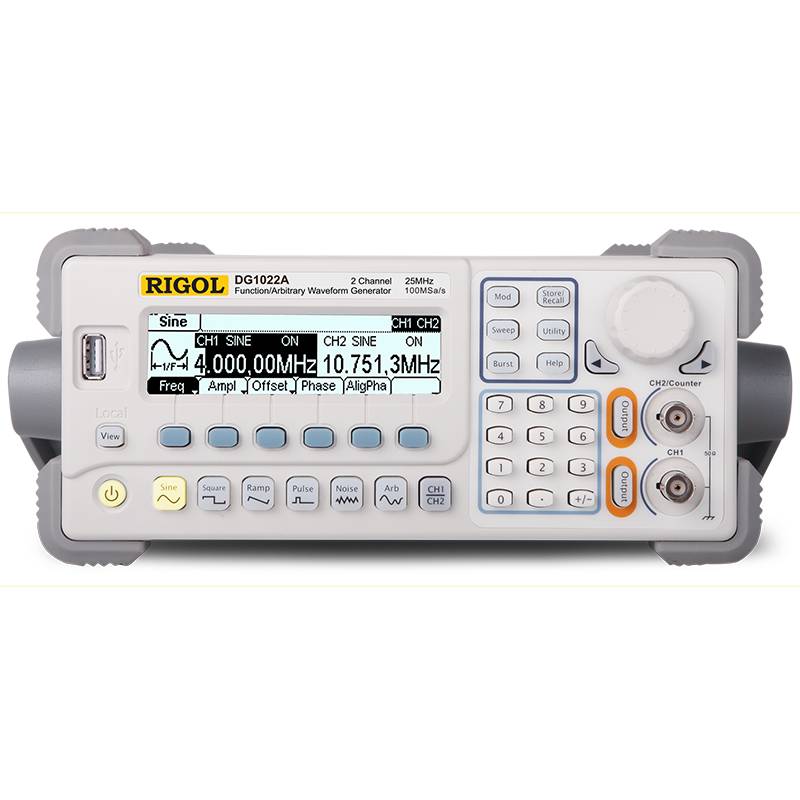

Генератор сигналов произвольной формы RIGOL DG1022A представляет собой высокотехнологичное измерительное устройство, сочетающее в себе широкие функциональные возможности и точность, что делает его идеальным решением как для лабораторных исследований, так и для промышленных применений. Его ключевая особенность — это наличие двух синхронных каналов, позволяющих формировать и подавать сигналы одновременно, с полной согласованностью по фазе. Это особенно важно при разработке и тестировании сложных электронных систем, требующих одновременного воздействия нескольких сигналов.
В основе генерации сигнала лежит технология прямого цифрового синтеза (DDS), обеспечивающая высокую стабильность частоты, точность установки параметров и низкий уровень фазового шума. Генератор способен формировать сигналы в диапазоне до 25 МГц, при этом частота дискретизации для произвольных форм достигает 100 мегавыборок в секунду, что позволяет воспроизводить даже самые сложные и детализированные формы волн. Максимальная глубина памяти составляет 4000 точек, что дает простор для точного моделирования нестандартных форм сигналов.
RIGOL DG1022A оснащен встроенной библиотекой из 48 сигналов произвольной формы, что значительно ускоряет подготовку к экспериментам. Вертикальное разрешение в 14 бит обеспечивает высокую точность амплитудных характеристик, а максимальный выходной размах синусоидального сигнала достигает 10 В пик-пик, что позволяет использовать прибор в самых разных сценариях нагрузки. Благодаря встроенному аппаратному счетчику на 200 МГц можно производить точные измерения частот и временных параметров сигналов.
Генератор поддерживает интерфейс USB как в режиме Host, так и Device, что упрощает обмен данными, подключение к ПК и работу с внешними накопителями, например, флэш-дисками. Устройство зарегистрировано в Государственном реестре средств измерений РФ под номером 56011-13, что подтверждает его соответствие требованиям метрологической надежности. Всё это делает RIGOL DG1022A надежным инструментом для инженеров, исследователей и технических специалистов, которым необходим универсальный и точный источник сигналов.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
Спец. формы |
|
Количество каналов
|
2 |
|
Мин. частота (кГц)
|
0,000000001 |
|
Макс. частота (ГГц)
|
0,025 |
|
Товар аналог
|
Генератор сигналов произвольной формы RIGOL DG1022Z |
|
Фазовый шум
|
-108 дБн/Гц |
|
Опорный генератор
|
±1×10⁻⁴ |
|
Выходной импеданс
|
50 Ом |
|
Диагональ дисплея, дюйм
|
7" |
|
Интерфейс
|
USB |
|
Выходной уровень
|
2 мВ … 10 В пик-пик |
|
Питание
|
100-240 В |
|
Тип дисплея
|
Чёрно-белый ЖК |
|
Разрешение дисплея
|
256 x 64 |
- Шнур питания
- Краткое руководство
- Диск с ПО и документацией
- Формирование сигнала методом прямого цифрового синтеза (DDS)
- Два независимых выходных канала
- Максимальная частота выходного сигнала: 20MHz
- Разрешение 1 мкГц
- 5 стандартных форм сигнала: синус, меандр, пилообразный, импульсный, шумовой и 48 сохраненных в памяти произвольных форм сигналов
- Разрешение по вертикали 14bit, частота дискретизация 100MHz
- Длина памяти формы сигнала 4K точек
- Внешний эталонный (опорный) входной сигнал частотой 10 МГц
- Режимы модуляции: АМ, ФМ, ЧМ, ИМ, свипирование, пакетный режим

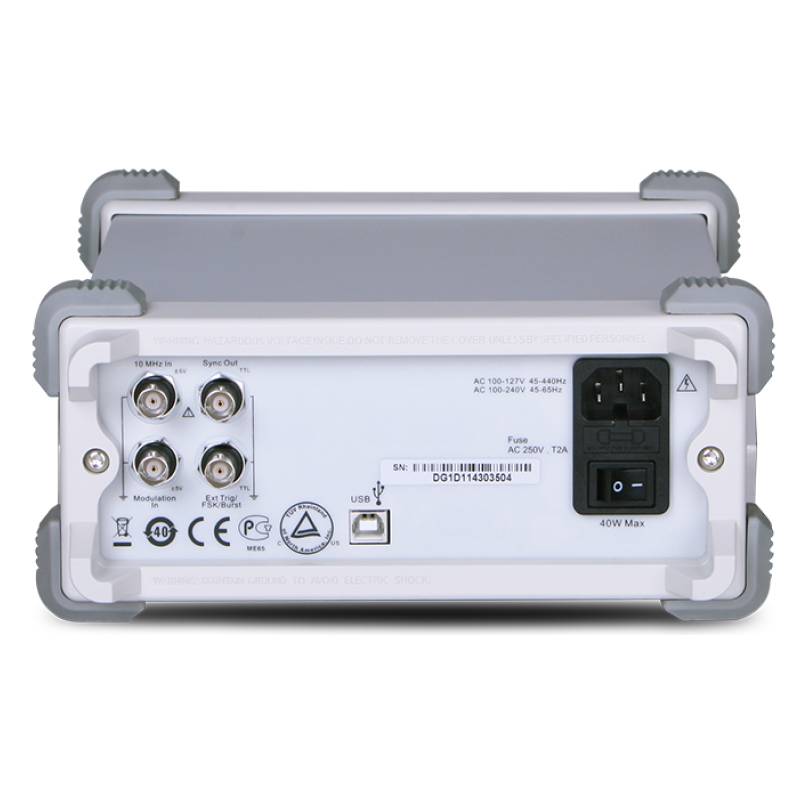

- Расширенный набор входов и выходов: вход внешней модуляции, вход эталонной частоты (10MHz), вход внешней синхронизации, выход сигнала, выход канала синхронизации
- Встроенный высокоточный частотомер
- USB Host/Device интерфейс, поддержка флэш дисков
- Многоязычный интерфейс, встроенная система подсказок
- Габариты: 288x232x108 (мм).
- Вес 2.7 кг.
