Осциллограф GW Instek MDO-72104EX - комбинированный прибор, совмещающий в себе возможности не только осциллографа, но и мультиметра, источника питания и генератора СПФ. Обширный функционал устройства позволяет использовать его как для лабораторных исследований, так и для образовательных целей.
Особенности:
- 4 входных канала.
- Полоса пропускания 100 МГц.
- Максимальный параметр частоты дискретизации 1 ГГц.
- Изолированный LAN- и USB-разъемы для соединения с внешними устройствами.
Осциллограф со встроенным мультиметром:
Мультиметр, разрядность которого составляет до 5000, позволяет GW Instek MDO-72104EX проводить обширный спектр исследований электрооборудования. В отличие от многих стандартных осциллографов, которые способны измерять напряжение с погрешностью около 3%, цифровой осциллограф выполняет эту функцию с погрешностью всего 0,1 %.
Режим сегментированной памяти:
За счет деления осциллограммы на настраиваемое пользователем число сегментов сокращается расстояние между синхроимпульсами. При этом при обнаружении несистемного сбоя вы можете отобразить на экране именно его без лишней информации. Также этот режим позволяет проводить автоматические измерения и статистику по каждому сегменту. При этом все результаты исследования можно отобразить в виде таблиц или гистограмм на дисплее GW Instek MDO-72104EX, а также перенести на внешнюю карту памяти для дальнейшей обработки.
Источник постоянного тока и 2-канальный генератор СПФ до 25 МГц:
Благодаря 2 регулируемым каналам - 5 В/1A, источник питания способен обеспечить электропитанием исследуемые цепи или платы и часто эксплуатируемого модуля “интернета вещей”.
Генератор способен воспроизводить до 13 различных форм сигналов, отображая их на дисплее с высокой четкостью, благодаря 14-битному вертикальному разрешению и частоте дискретизации 200 МГц. Вы также сами можете как загружать формы сигналы, так и настраивать их параметры.
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Номер записи в ГосРеестре СИ
|
81793-21 |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
350 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Диагональ дисплея, дюйм
|
10,1" |
|
Интерфейс
|
USB, LAN |
|
Питание
|
100-240 В |
|
Тип дисплея
|
ЖК |
|
Разрешение дисплея
|
1024 x 600 |
|
Гарантия, (мес)
|
36 |

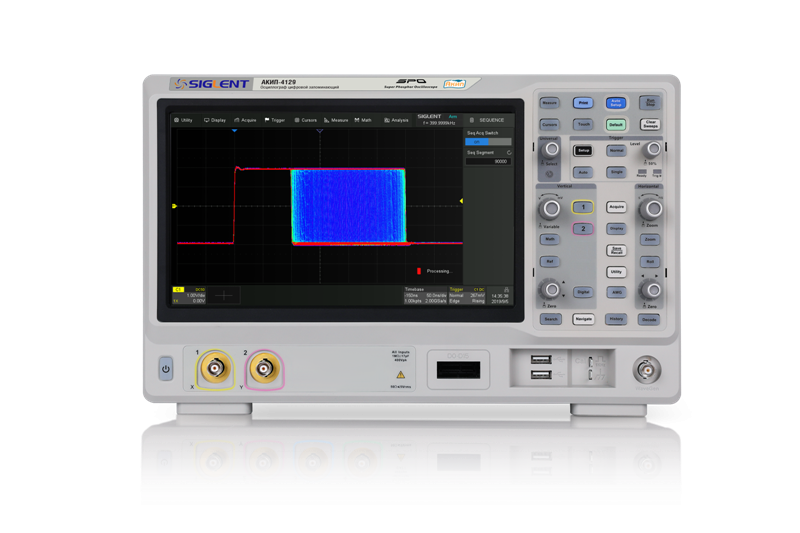

- Осциллограф АКИП-4129
- Шнур питания
- Пробник 2шт
- Кабель USB
- CD с ПО
- Опция 350
| Канал вертикального отклонения | |
| Число каналов | 2 |
|
Полоса пропускания (-3 дБ) |
350 МГц |
| Время нарастания |
АЦП 8 бит: £ 3,5 нс – для полосы пропускания 100 МГц £ 1,7 нс – для полосы пропускания 200 МГц £ 1 нс – для полосы пропускания 350 МГц £ 800 пс – для полосы пропускания 500 МГц (в режиме объединения каналов) АЦП 10 бит: £ 3,3 нс – для полосы пропускания 100 МГц |
| Ограничение ПП | 20 МГц, 200 МГц – для моделей с опциями |
| Коэффициент отклонения (К откл.) |
500 мкВ/дел…1 В/дел – 50 Ом 500 мкВ/дел…10 В/дел – 1 МОм |
| Погрешность установки К откл. | ± 3 % |
| Диапазон установки смещения |
500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В; 1,02 В/дел…10 В/дел: ± 200 В |
| Входной импеданс | 50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ |
| Максимальное входное напряжение |
≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм ≤ 5 Вскз, ± 10 Впик – 50 Ом |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) |
1 нс/дел…1000 с/дел 500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц |
| Самописец (ROLL): 50 мс/дел…1000 с/дел | |
| Погрешность установки Кразв. | ±1*10-6 |
| Режимы работы | Основной, ZOOM окна, самописец (ROLL), X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция) |
| Режимы запуска развертки | Автоматический, ждущий, однократный |
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ (NTSC，PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD |
| Предзапуск | 0~100% памяти |
| Послезапуск | 0…5000 делений |
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры |
| Чувствительность синхронизации |
Внутренняя: 0,13…0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |

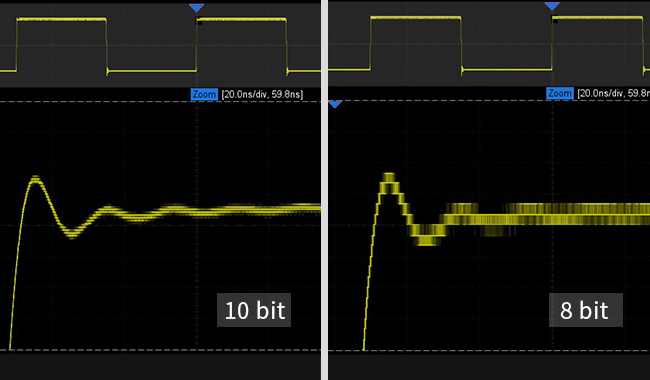

| Разрешение по вертикали |
8 бит 10 бит (с ограничением полосы пропускания до 100 МГц) Режим эквивалентного разрешения (ERes), математическое увеличение разрешения на 3 бита, с шагом 0,5 бита. |
| Аналого-цифровое преобразование | |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
| Интерполяция | SinX/X, X |
| Длина записи | 100 МБ на канал (200 МБ при объединении каналов) |
| Пиковый детектор | 1 нс |
| Режимы работы | Выборка, пиковый детектор |
| Курсорные изменения | |
| Функции | DU; DT; 1/DT |

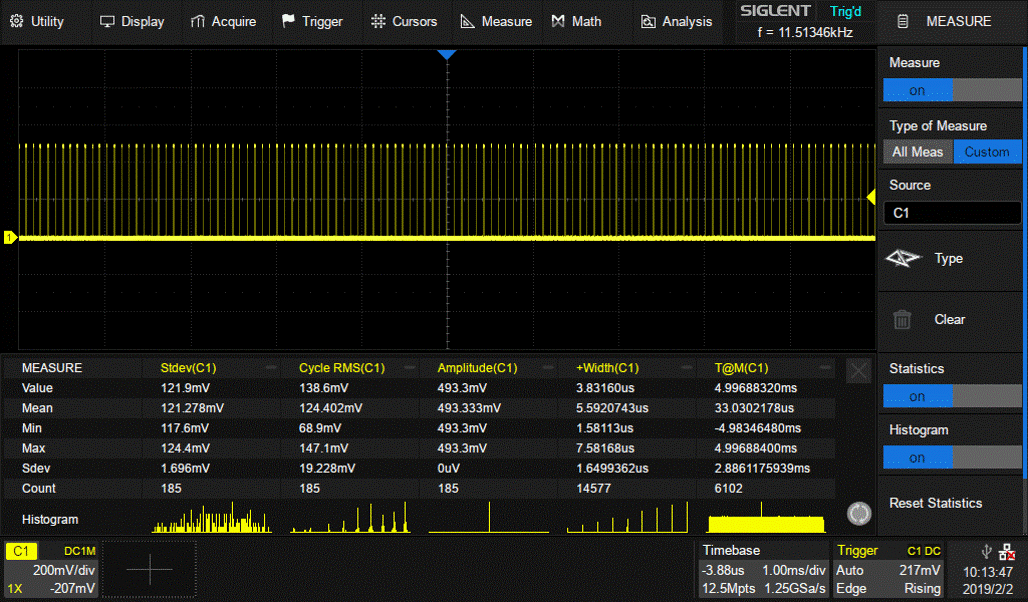

| Автоматические измерения | |
| Функции по вертикали |
19 видов измерений: Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе и др. |
| Функции по горизонтали | 17 видов измерений, f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%) и др. |
| Дополнительные измерения | 10 видов измерений: площадь, число периодов, число фронтов, число импульсов |
| Измерение задержки | 10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение. |
| Математика | |
| Функции |
+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
| Операторы | Любой аналоговый канал |
| Дополнительные возможности | |
| Режим HISTORY | Сохранение с временными метками до 90000 осциллограмм |
| Сегментированная память | До 90000 сегментов, минимальное межсегментное время ≤ 2 мкс |
| Автоустановка | В/дел, с/дел, параметры синхросигнала |
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц |
| Амплитудно-частотный анализ | |
| Диапазон частот анализа |
10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы) Для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422 |
| Минимальная полоса анализа | 500 Гц |
| Число точек | до 500 |
| Декодирование | |
| Формат данных |
Стандартно - I2C, SPI, UART/RS232, CAN, LIN Опция - I2S, MIL-STD-1553B, FlexRay, CAN FD |
| Логический анализатор (Опция) | |
| Число каналов | 16 |
| Частота дискретизации | 500 МГц максимум |
| Длина памяти | до 50 МБ/канал |
| Синхронизация | по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD |
| Порог срабатывания | TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В) |
| Генератор функциональный (Опция) | |
| Формы сигналов | Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов) |
| Частотный диапазон |
1 мкГц…50 МГц (Синус) 1 мкГц…10 МГц (Прямоугольник, импульс) 1 мкГц…300 кГц (Пила) 1 мкГц…5 МГц (сигналы произвольной формы) Шум, полоса частот > 25 МГц |
| Разрешение | 1 мкГц |
| Погрешность установки | ±5*10-5 |
| Частота дискретизации | 125 МГц |
| Длина памяти | 16000 точек для произвольной формы |
| Разрядность ЦАП | 14 бит |
| Выходной уровень | -1,5 В ~ +1,5 В (50 Ом); -3 В ~ +3 В (1 МОм) |
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) |
| Скважность | 1 % ~ 99 % (для прямоугольника и импульса) |
| Симметрия | 0 % ~ 100 % (для пилы) |
| Общие данные | |
| ЖК-дисплей |
Цветной (TFT) емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600, 8 x 10 делений |
| Интерфейсы | USB Hosts, USB Device, LAN |
| Напряжение питания | 100…240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум |
| Габариты (ДхШхВ) | 352 х 111 х 224 мм |
| Масса |
Нетто: 3,3/ 3,9 кг (2 кан/ 4 кан) Брутто: 4,8/ 5,4 кг (2 кан/ 4 кан) |
