Программная опция DS80000-AUDIOA активирует в осциллографах RIGOL серии DS80000 возможность запуска, декодирования и анализа сигналов последовательной шины передачи данных I2S.

Проведение запуска, декодирования и анализа сигналов стандарта I2S доступно во всех аналоговых каналах CH-1 ~ CH4 осциллографов DS80000.

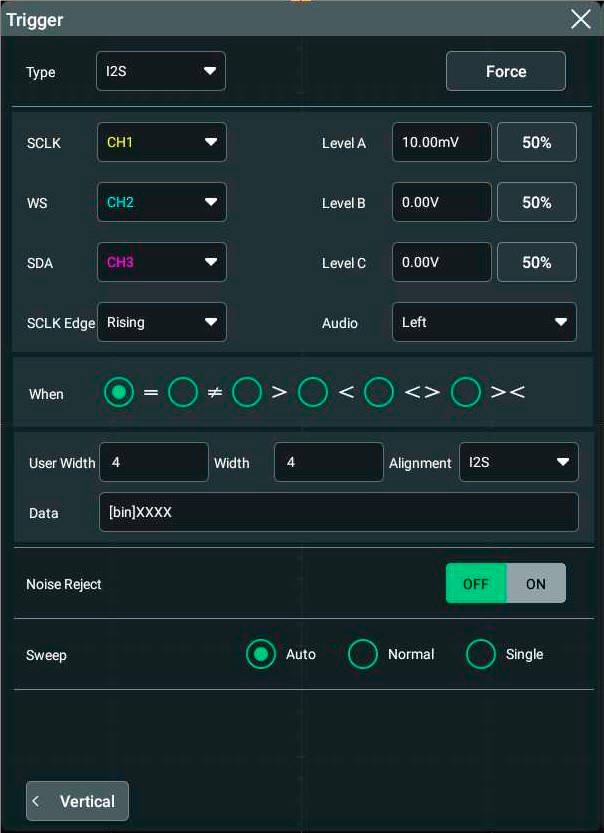

Запуск сигналов шины I2S можно осуществлять по данным левого аудио канала, данным правого аудио канала, по данным обоих каналов при следующих условиях:

• = запуск по указанному слову данных аудиоканала, когда оно соответствует указанному слову;
• ≠ запуск по любому слову данных аудиоканала, отличающегося от указанного слова;
• < запуск, когда слово аудиоканала данных меньше указанного значения;
• > запуск, когда слово аудиоканала данных больше указанного значения;
• > < запуск, если данные канала превышают верхний предел значения данных и меньше нижнего предела значения данных;
• < > запуск, если данные канала меньше верхнего предела значения данных и превышают нижний предел значения данных.

Доступные режимы выравнивания включают – стандартное выравнивание - I2S, выравнивание по левому краю - LJ, выравнивание по правому краю RJ.

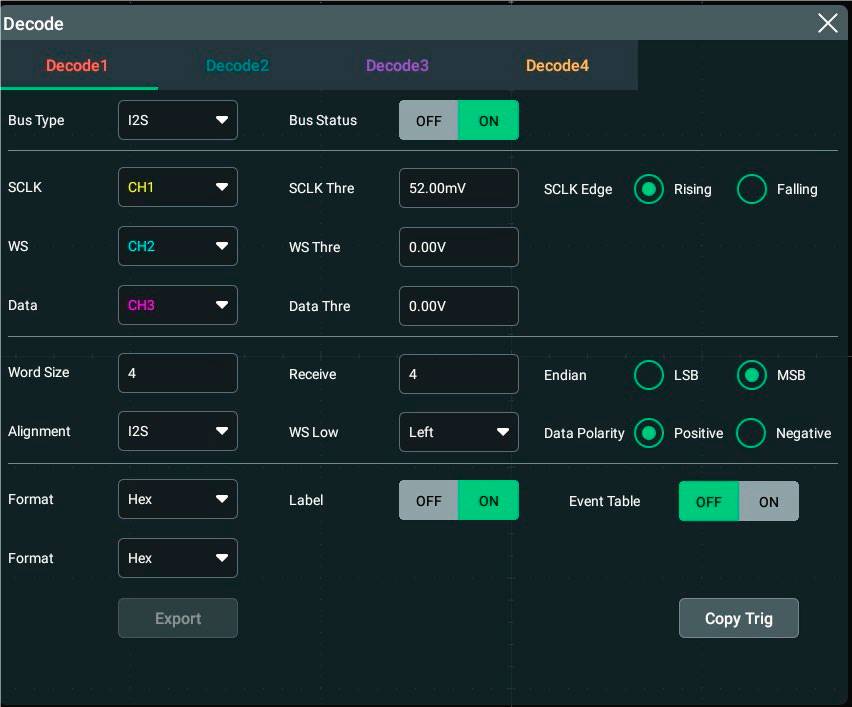

Декодирование протокола является основой для проведения его анализа. Правильное декодирование сигналов протокола последовательной передачи данных позволяет выявить больше информации об ошибках. С помощью DS80000-AUDIOA декодируется данные левого канала аудиошины, данные правого канала аудиошины, поддерживая от 4 бит до 32 бит. Режимы выравнивания включают I2S, LJ и RJ.

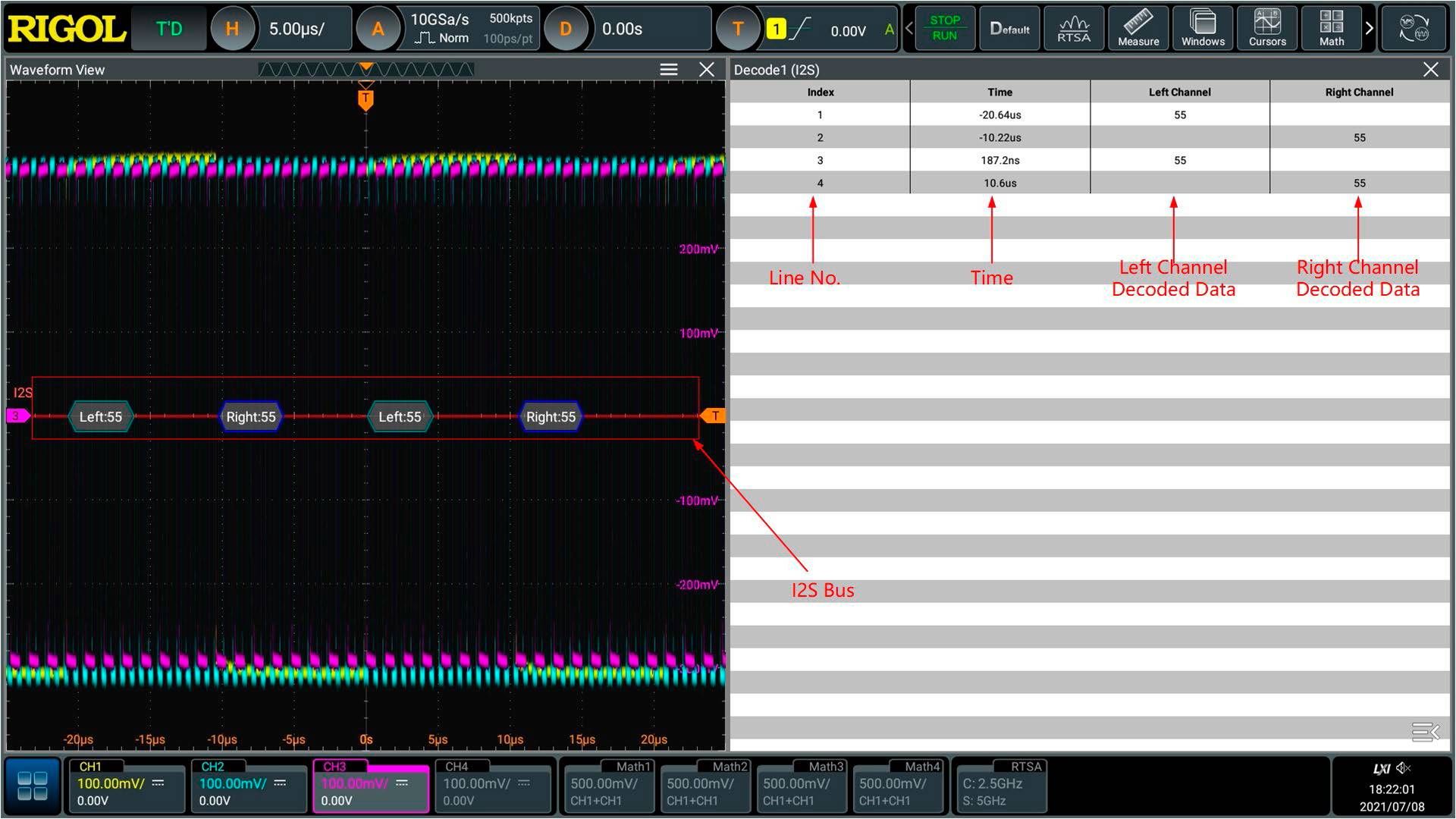

Результаты анализа декодированного протокола I2S отображаются в таблице событий (I2S Decoding Event Table), их можно использовать для обнаружения ошибок, отладки аппаратного обеспечения и ускорения разработки, что позволяет быстро и качественно выполнять инженерные проекты.
