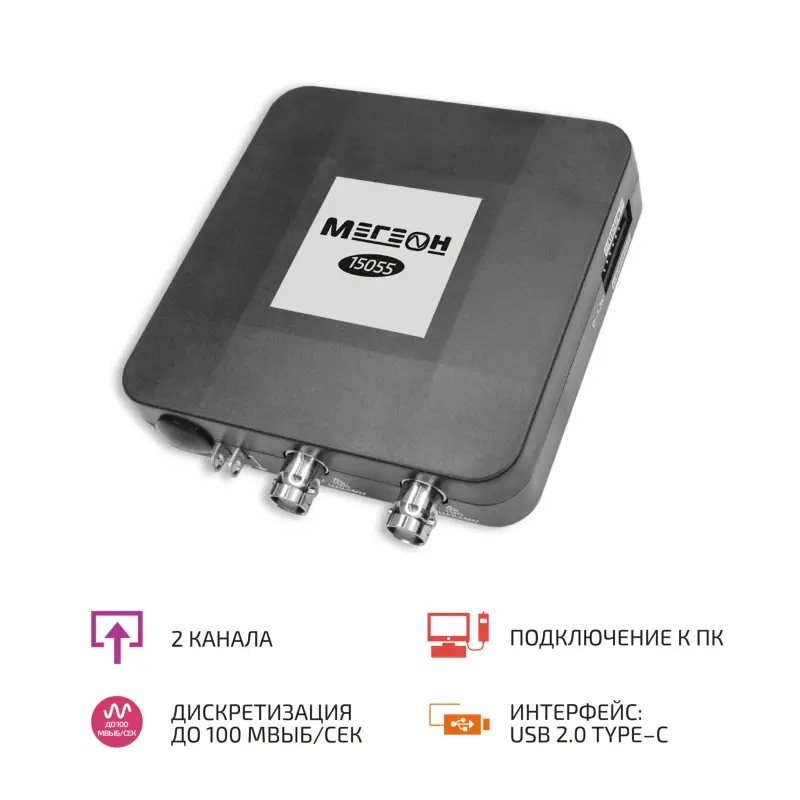

USB-осциллограф МЕГЕОН 15055 представляет собой компактное, но при этом мощное устройство, предназначенное для проведения высокоточных измерений в самых разнообразных областях электроники. Этот двухканальный прибор открывает широкие возможности для диагностики и анализа электронных сигналов как в профессиональной, так и в учебной среде. Благодаря полосе пропускания в 12 МГц и частоте дискретизации 100 мегавыборок в секунду, он способен с высокой точностью регистрировать быстрые переходные процессы, обеспечивая достоверную визуализацию исследуемых сигналов.
Особое внимание заслуживает вертикальное разрешение в 12 бит, что обеспечивает более детализированное отображение формы сигнала по сравнению с обычными осциллографами, использующими 8-битную систему. Входное сопротивление 1 МОм с паразитной ёмкостью 25 пФ позволяет точно измерять сигналы, не внося в них искажений. Устройство оснащено встроенной памятью объёмом 8 мегабайт, что даёт возможность хранить большой объём осциллограмм и проводить их последующий анализ без риска потери данных.
МЕГЕОН 15055 отличается богатым функционалом: прибор поддерживает 18 различных функций, среди которых стоит отметить встроенный анализатор спектра с полосой пропускания 12 МГц. Это решение делает осциллограф особенно полезным при анализе частотных характеристик сигналов. Также встроен логический анализатор с частотой дискретизации 200 МГц, благодаря которому возможна диагностика цифровых цепей с высокой точностью.

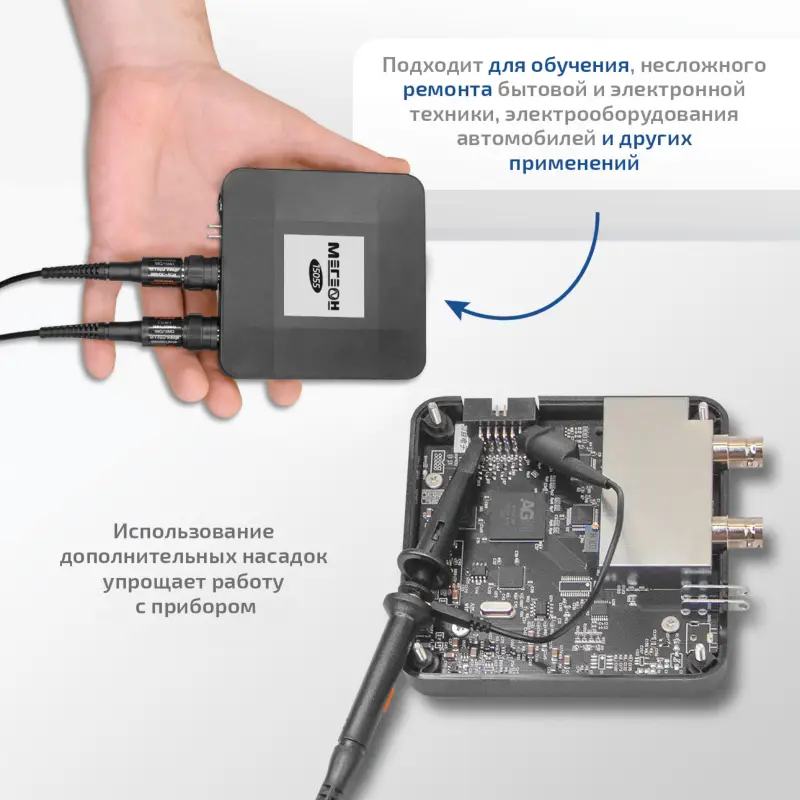

Функция длительной записи осциллограмм позволяет наблюдать редкие или случайные события, которые трудно зафиксировать при обычной работе. Подключение по USB обеспечивает не только питание устройства, но и быструю передачу данных на ПК, где пользователь может работать с полученной информацией в удобном программном интерфейсе. МЕГЕОН 15055 сочетает в себе компактность, точность и широкий набор функций, делая его незаменимым инструментом для инженеров, техников и разработчиков электронной аппаратуры.
|
Внесен в ГосРеестр
|
Нет |
|
Тип прибора
|
USB |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
12 МГц |
|
Частота дискретизации
|
100 Мбыв/с |
|
Минимальная чувствительность
|
10 мВ/дел |
|
Интерфейс
|
USB Type-C |
|
Питание
|
5 В / 0,6 А от USB порта |
|
Гарантия, (мес)
|
24 |

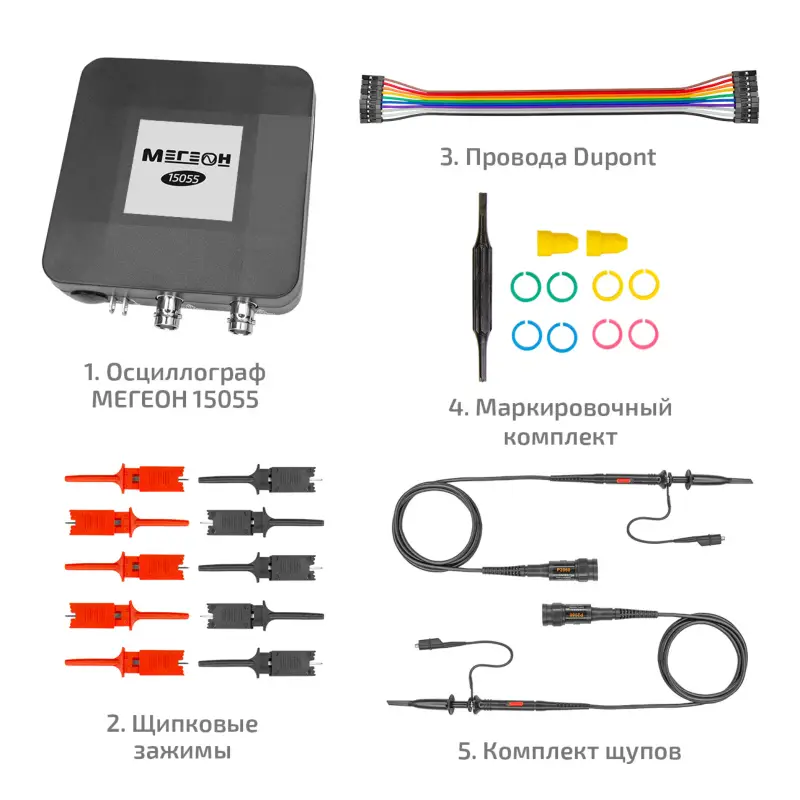

- Осциллограф

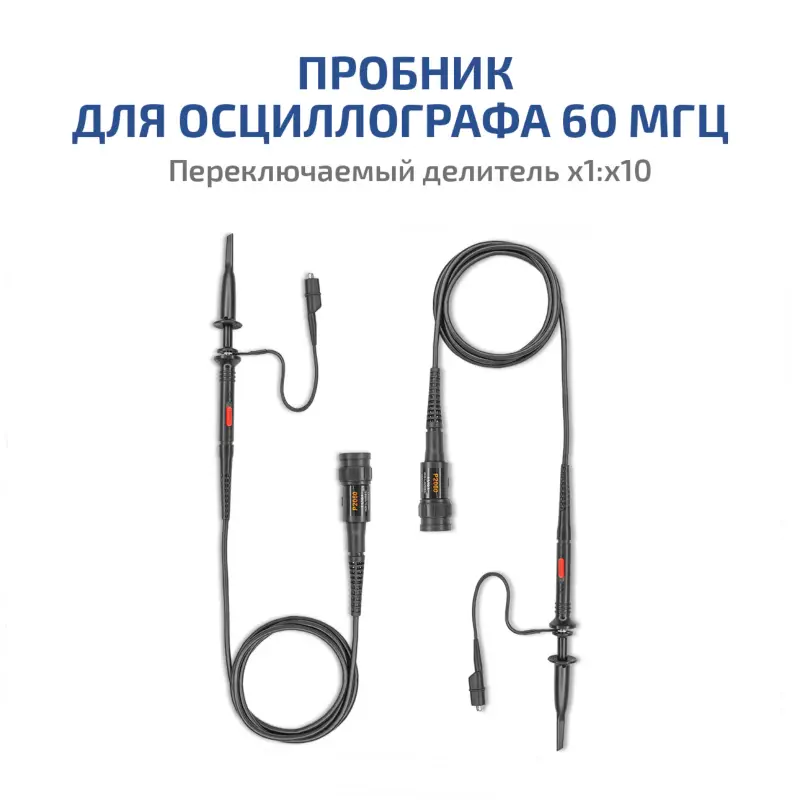

- Комплект кабелей, щупов и зажимов
- Руководство по эксплуатации

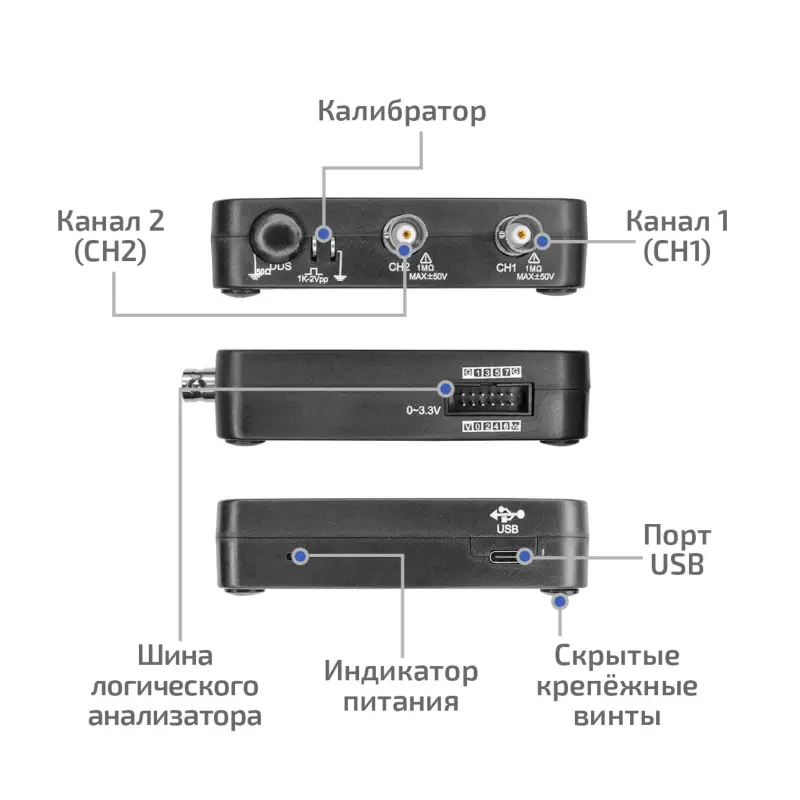

| Количество каналов | 2 |
| Входное сопротивление | 1 МОм 25пФ |
| Полоса пропускания | 12 МГц |
| Частота дискретизации | 100 МВыб / с |
| Частота дискретизации (потоковый режим) | 10 МВыб / с |
| Развязка входа | DC, AC |
| Диапазон напряжения |
±24 Vpp (датчик X1) ±240 Vpp (зонд X10) |
| Метод сбора данных | обычный, обнаружение пиков |
| Объем памяти | 8 МБ |
| Вертикальное разрешение | 12 бит |
| Режимы триггера | без триггера, только нарастающий фронт, только ниспадающий фронт, нарастающий и ниспадающий фронт, импульс |

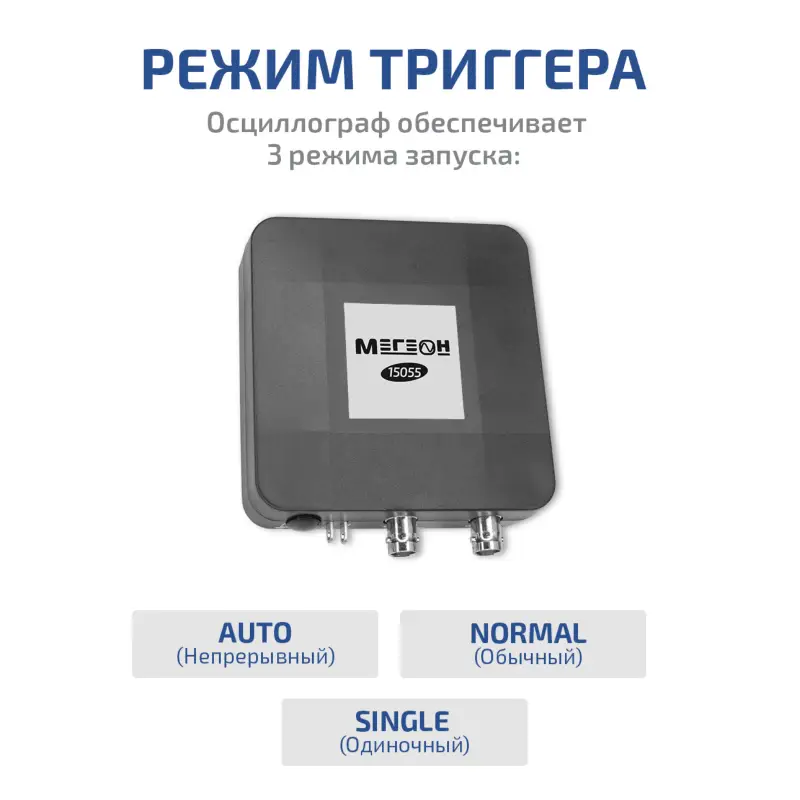

| Режим запуска | автоматический, нормальный, однократный |
| Уровень срабатывания триггера | регулируемый |
| Чувствительность триггера | на 0,1 - 1,0 / деление |
| Точность измерения амплитуды | ±3 % |
| Горизонтальный масштаб | 10нс/дел...10с/дел |
| Вертикальный масштаб | 10мВ/дел...10В/дел |
| Защита входа | Диодная |
| Автонастройка | Есть (10Гц...20МГц) |
| Измерительные курсоры | Есть |
| Отображение курсоров | Частота / амплитуда |
| Форматы сохранения осциллограмм | *.vmmso, *.csv, *.bmp, *.jpg, *.gif, *.tif, *.png |
| Анализатор спектра (FFT) | |
| Каналы | 2 |
| Полоса пропускания | 12 МГц |
| Единицы измерения | V, dBV, dBmV, dbmW, dBu |
| Точки данных | 8-4194304 |
| Измерение | гармоники (1-7), SNR, SINAD, ENOB, THD, SFDR |
| Оконные функции |
18 функций Rectangle — Прямоугольное окно. Простое окно, не сглаживающее данные. Bartlett — Треугольное окно. Сглаживает сигнал, уменьшая утечку, но также теряет разрешение. Triangular —Более резкое треугольное окно, с меньшей сглаживающей характеристикой Cosine — Косинусное окно. Используется для сглаживания с плавным началом и концом. Hanning — Окно Ханнинга. Очень популярное окно для спектрального анализа, оно уменьшает утечку. Bartlett-Hanning — Комбинированное окно, объединяющее преимущества Bartlett и Hanning. Hamming — Окно Хэмминга. Часто используется в анализе, оно улучшает спектральное разрешение. Blackman — Окно Блэкмана. Обеспечивает еще большее уменьшение утечек. Blackman-Harris — Модификация Blackman с улучшенной производительностью. Tukey — Окно Туки. Функция, которая позволяет настроить степень оконной функции для различных целей. Nuttall — Окно Нэттала. Разновидность окна Blackman-Harris с лучшей точностью. FlatTop — Окно с плоским верхом, оптимальное для точного измерения амплитуды в спектре. Bohman — Окно Бомана. Уменьшает утечку с хорошим балансом разрешения. Parzen — Окно Парзена. Часто используется для плавных аппроксимаций. Lanczos — Окно Ланцоша. Очень хорошее для сглаживания и предотвращения утечек. Kaiser — Окно Кайзера. Позволяет настроить форму окна для минимизации утечек. Gauss — Гауссово окно. Используется для точных спектральных измерений. Dolph-Chebyshev — Окно Дольфа-Чебышева. Сглаживает сигнал с минимальными утечками. |
| Способ отображения | амплитуда, среднее значение, пиковое удержание |
| Координаты по оси X | линейные, логарифмические |
| Фильтр(Filter Validation) | |
| Каналы | 2 |
| Тип фильтра | метод функции окна FIR, метод выборки частоты FIR, IIR |
| Типы окон FIR | 18 функций (Rectangle, bartlett, triangular, cosine, hanning, bartlett_hanning, hamming, blackman, blackman_Harris, tukey, Nuttall, FlatTop, Bohman, Parzen, Lanczos, kaiser, gauss , dolph_chebyshev) |
| Типы IIR | Баттерворт, Чебышев I, Чебышев II, Эллипс |
| Логический анализатор(Logic Analyzer) | |
| Каналы | 8 |
| Частота дискретизации | 200 МГц |
| Частота дискретизации (потоковый режим) | 20 МВыб / с |
| Опорное напряжение | 3,3 В |
| Цифровые каналы(IO) | |
| Каналы | 8 |
| Снятие сигнала | Ввод / вывод |
| Тип вывода | Логические 0, 1 (32 битный счетчик) |
| Частота импульса | 0,1Гц...10МГц |
| Рабочий цикл импульса | 0,1...99,9 |
| ЦАП | 1 канал |
| Битность ЦАП | 12 бит |
| Диапазон напряжения ЦАП | 0...3,2В |
| Анализатор протоколов(Decoder) | |
| Источник данных | CH1, CH2, DIO0-DIO7 |
| Протоколы | UART, ICC, SPI, CAN, LIN, DMX-512, 1-Wire |
| Импульсный режим(Burst) | |
| Тип сигнала | Синус (Sine), прямоугольный (Square), пилообразный (Ramp), импульс (Pulse), белый шум (White noise), ARB |
| Выбор режима | N циклов, затвор(Gate) |
| Начальная фаза | 0°...360° |
| Внутренний цикл | 10 мс...100 с |
| Источник срабатывания затвора | Внешний триггер (DIO0-DIO7) |
| Источник триггера | Внутренний, внешний, ручной |
| Общие характеристики | |
| Температура работы | от +0 °C до +50 °C |
| Температура хранения | от -20 °C до +60 °C |

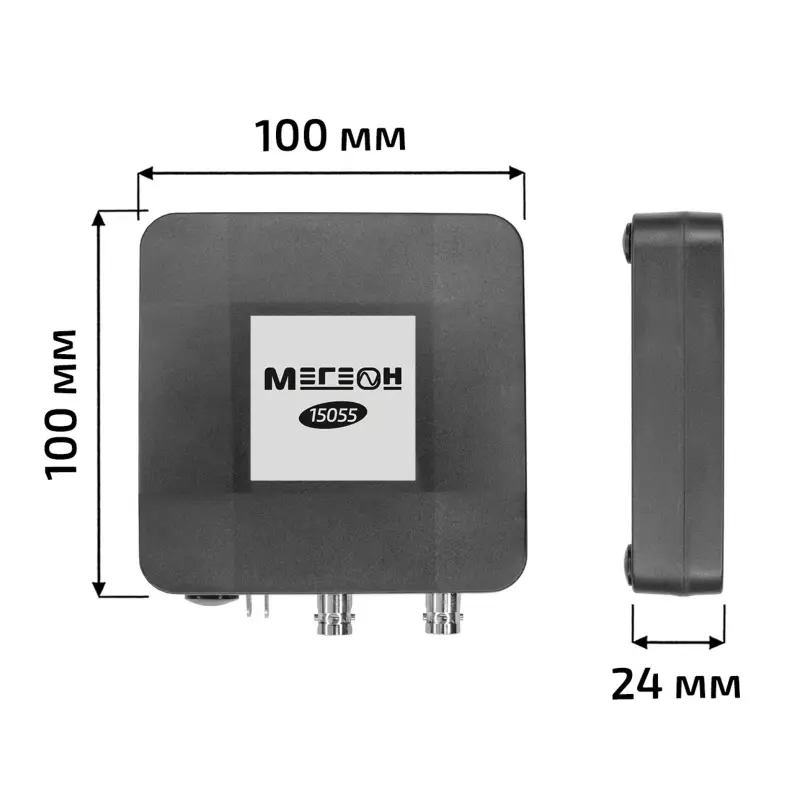

| Габариты устройства | 100 х 100 х 24 мм |
| Габариты упаковки | 255 х 150 х 60 мм |
| Вес нетто | 150 г |
| Вес брутто | 500 г |
